Joint de dilatation carrelage : normes, distances et erreurs à éviter

Deux hivers passent et voilà que votre sol se fendille, certains carreaux résonnent ou, pire, se soulèvent ? Ne jetez pas tout de suite la pierre au carrelage ! Dans la grande majorité des cas, la tuile n’y est pour rien : c’est l’absence – ou la mauvaise conception – d’un joint de dilatation qui fait des siennes. En respectant les règles du jeu (le DTU 52.1 en tête) et quelques principes de terrain, on peut éviter bien des ennuis… et des factures salées.

Que vous travailliez en intérieur ou que vous carreliez une terrasse, ce guide passe en revue, de façon concrète, les bonnes distances, largeurs, matériaux et méthodes de pose des joints de dilatation. On y glisse même des cas particuliers – plancher chauffant, dalles XXL, espaces extérieurs – pour que rien ne vous échappe.

Joint de dilatation carrelage : normes, pose et astuces pour un sol sans fissure

1. Joint de dilatation carrelage : définition et rôle

Qu’est-ce qu’un joint de dilatation ?

Un joint de dilatation carrelage, c’est d’abord un vide laissé exprès entre les matériaux, comblé ensuite par un produit souple. Sa mission ? Laisser le « sandwich » carrelage + colle + support vivre sa vie : il se dilate quand il fait chaud, se rétracte quand il fait froid, se déforme sous les charges… sans casser.

Concrètement, ce joint traverse chaque couche : carreau, mortier-colle, chape ou dalle – et, s’il y en a une, la natte d’étanchéité. On l’équipe ensuite d’un profilé, d’un mastic élastomère ou d’une bande compressible.

Ce petit espace souple absorbe :

• la dilatation thermique due aux écarts de température,
• les variations hygrométriques,
• le retrait-gonflement des supports (chapes, bétons, sols argileux),
• les déformations structurelles (charges, vibrations, tassements).

Joint, fractionnement, périphérique : qui fait quoi ?

On mélange souvent les termes. Pourtant, chacun a son job :

• Joint de dilatation (structurel)
  • Prolonge les coupures prévues dans la dalle ou entre deux bâtiments.
  • Traverse toute l’épaisseur du système.
  • Indispensable sur les grandes surfaces ou aux raccords d’ouvrages.
• Joint de fractionnement
  • Découpe la surface en panneaux plus petits.
  • Dissipe les contraintes internes et limite les fissures anarchiques.
  • Très courant dans les grands volumes, couloirs, planchers chauffants.
• Joint périphérique
  • Fait le tour de la pièce, au pied des murs et poteaux.
  • Désolidarise le revêtement des éléments verticaux.
  • Exigé par le DTU 52.1 : 5 à 10 mm de large.

Imaginez-les comme une équipe : le périphérique laisse respirer l’ensemble, les joints de fractionnement découpent la surface, et les joints de dilatation encadrent les grands mouvements de la structure.

Que se passe-t-il si on les oublie ?

Les carreaux, eux, ne savent pas plier. Si la surface ne peut pas bouger là où elle devrait, elle se venge :

• fissures en toile ou en ligne droite ;
• décollement local (le fameux « cling » sous la chaussure) ;
• bombement spectaculaire au milieu de la pièce – l’effet « tente de camping » ;
• infiltrations d’eau dans les fissures ;
• et, cerise sur la tuile, perte de la garantie décennale.

Souvent, ces problèmes n’apparaissent qu’après quelques cycles chaud/froid ou humide/sec, quand on pense que tout va bien…

2. Quand et pourquoi installer un joint de dilatation ?

Température, humidité : des matériaux qui vivent

Béton, chape, carrelage : tout ce petit monde gonfle ou se rétracte selon la météo. Sur dix mètres, deux petits millimètres de dilatation suffisent pour générer des contraintes dignes d’un serre-joint.

Les zones sensibles ? Les terrasses qui grillent au soleil, les pièces vitrées effet véranda, les salles de bains ou piscines, et les longs couloirs où l’allongement s’additionne.

Un joint bien placé canalise ces mouvements : on sait où ça travaille, on évite la fissure surprise.

Trois cas qui réclament une vigilance accrue

1. Plancher chauffant, électrique ou hydraulique

• Montées en température répétées = cycles de dilatation sans fin.
• Fractionnement aligné sur la trame chauffante obligatoire.
• Colle C2S1 ou C2S2 de rigueur.
• Panneaux ramenés à ± 25 m², côté inférieur à 6 m.

2. Carrelage grand format, plaques XXL (> 120 cm)

• Plus c’est grand, moins ça pardonne.
• Les très grands carreaux détestent la torsion.
• Natte de désolidarisation vivement conseillée.
• Joints d’au moins 3 mm, espacement des dilatations resserré.

3. Terrasse extérieure

• De +40 °C l’été au gel l’hiver : grand écart thermique.
• Gel/dégel, eaux stagnantes, béton qui gonfle : cocktail risqué.
• Joints structurels à respecter à la lettre.
• Découpe en panneaux de 16 à 25 m² selon l’exposition.
• Étanchéité sous le carrelage indispensable (membrane, résine ou natte).

Normes et assurance : on joue serré

La France s’appuie sur le DTU 52.1 pour la pose collée et sur la NF EN 13813 pour les chapes. Pourquoi s’en soucier ? Parce qu’en cas de sinistre, un expert viendra vérifier si tout est « dans les clous ». Pas de joint obligatoire ? L’assurance peut dire non. Et pour le pro, c’est la décennale qui vacille.

3. Normes, DTU et calculs : ce que dit la réglementation

DTU 52.1 & NF EN 13813 : l’essentiel à retenir

• Joint périphérique : 5 à 10 mm le long de tous les murs.
• Fractionnement intérieur :
  • ≈ 40 m² max sans contrainte particulière,
  • côté ≈ 8 m,
  • ≈ 25 m² et côté ≤ 6 m sur plancher chauffant.
• Joints de la structure : on les prolonge, on ne les bouche jamais.

Les chiffres ci-dessus sont des repères terrain ; pour un chantier précis, ouvrez le DTU actuel ou l’avis technique du fabricant.

Largeur, entraxe : comment dimensionner ?

On regarde trois grands critères : surface, plus grand côté du panneau, contexte (intérieur/extérieur, chauffage, soleil, couleur sombre…).

Espacements couramment pratiqués

• Intérieur sans chauffage : panneaux de 40 m² maxi, 8 m de côté.
• Avec plancher chauffant : 25 m², 6 m de côté.
• Extérieur : 16 à 25 m², côté 4-5 m si plein sud.

Largeur du joint : souvent 5 à 10 mm (plus en façade ou entre bâtiments). Les joints entre carreaux restent à 2 mm mini à l’intérieur, 3 mm et plus dehors ou avec formats XXL.

Besoin d’un repère express ? Pour un salon sans chauffage au sol, viser des carrés de 6 m × 6 m (≈ 36 m²) et croiser les joints tous les 6 m fonctionne bien.

Un plan en tête vaut mieux qu’une fissure

Imaginons :

• Pièce 12 m × 8 m : périphérique + un joint à 6 m → deux zones de 48 m² ; avec chauffage, on recoupe encore pour tomber vers 24 m².
• Couloir de 20 m : joints de fractionnement tous les 6-8 m.
• Terrasse 5 m × 10 m : on coupe à 5 m pour deux carrés de 25 m², le tout étanchéifié.

4. Choisir le bon matériau pour son joint

Profilés : PVC, alu, laiton… chacun sa spécialité

Les profilés de dilatation sont composés d’ailes rigides (PVC, aluminium, laiton) et d’un cœur souple (EPDM, caoutchouc).

• PVC : économique, facile à couper, parfait en intérieur tranquille, moins costaud dehors.
• Aluminium : robuste, soigné, adapté au trafic moyen à fort.
• Laiton : longue vie, look premium, budget plus haut.

On les pose en même temps que les carreaux : on colle les ailes, on laisse la partie souple libre.

Mastics et bandes compressibles : la solution « souple »

• Mastics élastomères (PU, MS, silicones neutres)
  • Déformation élevée, bonne adhérence.
  • Avec fond de joint, ils font aussi office d’étanchéité.
  • À protéger des UV selon les produits.

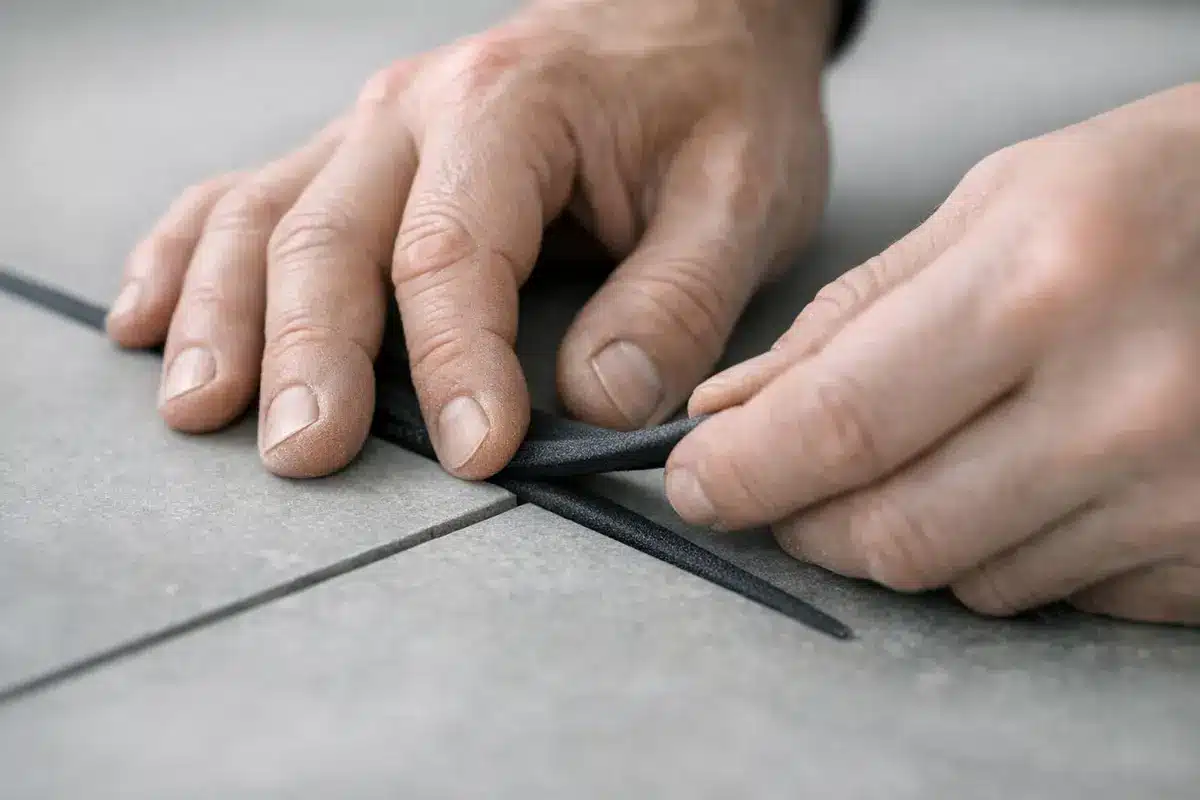

• Bandes compressibles (mousse PE, bandes préformées)
  • Parfaites en joint périphérique ou comme réserve de mastic.
  • Nécessitent une protection (profilé ou mastic).

En extérieur très exposé, on monte souvent d’un cran avec une résine polyuréthane ou une membrane d’étanchéité spéciale.

Comment choisir ? Trois questions simples

• Intérieur ou extérieur ? Dehors, on veut du résistant aux UV, au gel et à l’eau.
• Quel trafic ? Passage intensif = alu ou laiton.
• Étanchéité requise ? Salle d’eau ou terrasse : membrane ou mastic avec fond de joint.

Côté budget : comptez 3-6 €/m pour le PVC, 8-15 €/m pour l’alu, 15-25 €/m pour le laiton. Une cartouche de PU bâtiment tourne autour de 5-10 €.

5. Tutoriel pas à pas : réaliser un joint de dilatation

Outils et préparation

• Mètre, cordeau, crayon.
• Carrelette ou disqueuse diamant.
• Colle déformable C2S1/S2.
• Profilé ou mastic + fond de joint.
• Pistolet, spatule, raclette.
• Option : natte de découplage / d’étanchéité.

Pensez à localiser les joints existants dans la chape et à nettoyer la zone.

Trois méthodes, selon le moment où l’on s’y prend

a) Profilé posé en même temps que le carrelage

• Repérez l’emplacement (tous les X mètres).
• Collez les ailes, laissez le cœur souple libre.
• Posez les carreaux de part et d’autre, joints classiques autour.

b) Mastic élastomère

• Laissez un vide de 5-10 mm.
• Nettoyez, placez un fond de joint.
• Primaire si nécessaire, puis mastic en léger surplus.
• Lissage à la spatule humide.

c) Créer un joint après coup

• Tracez, découpez le carrelage et un peu la chape.
• Dépoussiérez, insérez profilé ou mastic + fond de joint.

Étanchéité des joints exposés à l’eau

Douche à l’italienne, balcon, piscine : on ajoute une bande élastique sur la natte ou on applique une résine PU avec renforts, histoire que l’eau n’aille pas se faufiler.

6. Entretien, réparation, longévité

Les signes d’alerte

Mastic qui craquèle, profilé qui se décolle, petite fissure qui grandit, infiltration… Un coup d’œil annuel dehors, tous les deux ou trois ans dedans, et vous interviendrez avant la casse.

Réparer sans tout casser ? C’est possible

• Mastic fatigué : retirez-le, nettoyez, reposez fond de joint et nouveau mastic.
• Profilé abîmé : découpe locale, nouveau profilé, recollement soigné.
• Joint oublié : on crée la coupe, on sécurise avec profilé ou mastic, on remplace les carreaux fendus.

Fréquence et coût

Un mastic tient 5 à 15 ans selon produit et climat. Le remplacer coûte quelques cartouches et un peu de temps. Le profilé, s’il est bien choisi, ne bougera pas avant longtemps.

7. FAQ & idées reçues

Le joint de dilatation est-il vraiment obligatoire ?

Oui, dès que le DTU l’exige : périphérique partout, reprise des joints structurels, fractionnement des grandes surfaces, planchers chauffants, terrasses… Sinon, adieu les garanties.

À partir de quelle surface dois-je fractionner ?

En intérieur « classique », comptez 40 m² et 6-8 m linéaires maxi. Chauffage au sol ? Ramenez à 25 m² et 6 m. Extérieur ? 16-25 m² selon le soleil.

Quelle norme suivre ?

Réponse courte : DTU 52.1. Il précise les joints périphériques, la surface des panneaux, la reprise des joints de dalle. À compléter avec la NF EN 13813 pour la chape, le DTU 26.2 pour les bétons, etc.

Et la pose collée mince ?

Compatible, oui, indispensable même : mortier colle déformable, natte éventuelle, joints périphériques et de fractionnement réguliers.

Joint entre deux bâtiments : comment ça marche ?

On laisse un espace libre de 10-20 cm dans la structure, protégé par bavettes, membranes et profilés, et le carrelage de chaque côté respecte scrupuleusement ce vide.

Un mot sur l’acoustique

Les joints périphériques et certaines bandes résilientes améliorent aussi le confort acoustique : moins de bruits d’impact, diffusion homogène de la chaleur sous plancher chauffant.

Conclusion : les bons réflexes + checklist

Un joint bien pensé, c’est un carrelage qui traverse les années sans faire de vagues. Retenez :

• Suivre le DTU 52.1 et les joints de la structure.
• Prévoir un périphérique partout (5-10 mm).
• Fractionner selon surface, usage, chauffage, extérieur.
• Choisir profilé ou mastic adapté au trafic et au climat.
• Assurer un pontage étanche dans les zones humides.

Checklist de réception :

• Le joint périphérique est-il continu ?
• Les joints de la dalle sont-ils bien repris ?
• La taille des panneaux respecte-t-elle 40 m² (intérieur) ou 25 m² (chauffage/extérieur) ?
• Les profilés ou joints mastic sont-ils visibles, réguliers ?
• L’étanchéité est-elle vérifiée au droit des joints exposés ?

Doute sur un projet complexe ? Un coup de fil à un bureau d’études ou au service technique du fabricant, un œil dans les DTU… et le carrelage dormira tranquille.

Questions fréquentes sur le joint de dilatation carrelage

Quand faut-il mettre un joint de dilatation pour le carrelage ?

Un joint de dilatation est nécessaire pour les surfaces supérieures à 40 m², les longueurs dépassant 8 mètres ou dans des zones sensibles comme les terrasses, planchers chauffants ou pièces humides. Il prévient les fissures dues aux variations thermiques et structurelles.

Quelle est la norme pour les joints de dilatation sur carrelage ?

La norme DTU 52.1 impose des joints de dilatation pour les surfaces carrelées. Ils doivent être placés tous les 40 m² en intérieur, 20 m² en extérieur, et tous les 8 mètres linéaires. Un joint périphérique de 5 à 10 mm est également obligatoire.

Comment réaliser un joint de dilatation sur du carrelage ?

Pour réaliser un joint de dilatation, insérez un profilé ou un mastic élastomère entre les carreaux. Ce joint doit traverser toutes les couches (carrelage, colle, chape) et être aligné avec les coupures structurelles de la dalle.

Est-ce qu’un joint de dilatation est obligatoire ?

Oui, un joint de dilatation est obligatoire selon le DTU 52.1 pour éviter les fissures, décollements ou bombements. Il est indispensable sur les grandes surfaces, les planchers chauffants et les zones exposées aux variations thermiques.

Que se passe-t-il si on oublie un joint de dilatation ?

Sans joint de dilatation, le carrelage peut se fissurer, se décoller ou se bomber sous l’effet des contraintes thermiques et structurelles. Cela peut entraîner des infiltrations d’eau et annuler la garantie décennale.

Quels matériaux utiliser pour un joint de dilatation carrelage ?

Les matériaux couramment utilisés pour un joint de dilatation sont les profilés en PVC ou aluminium, le mastic élastomère et les bandes compressibles. Ils doivent être souples pour absorber les mouvements du sol.
